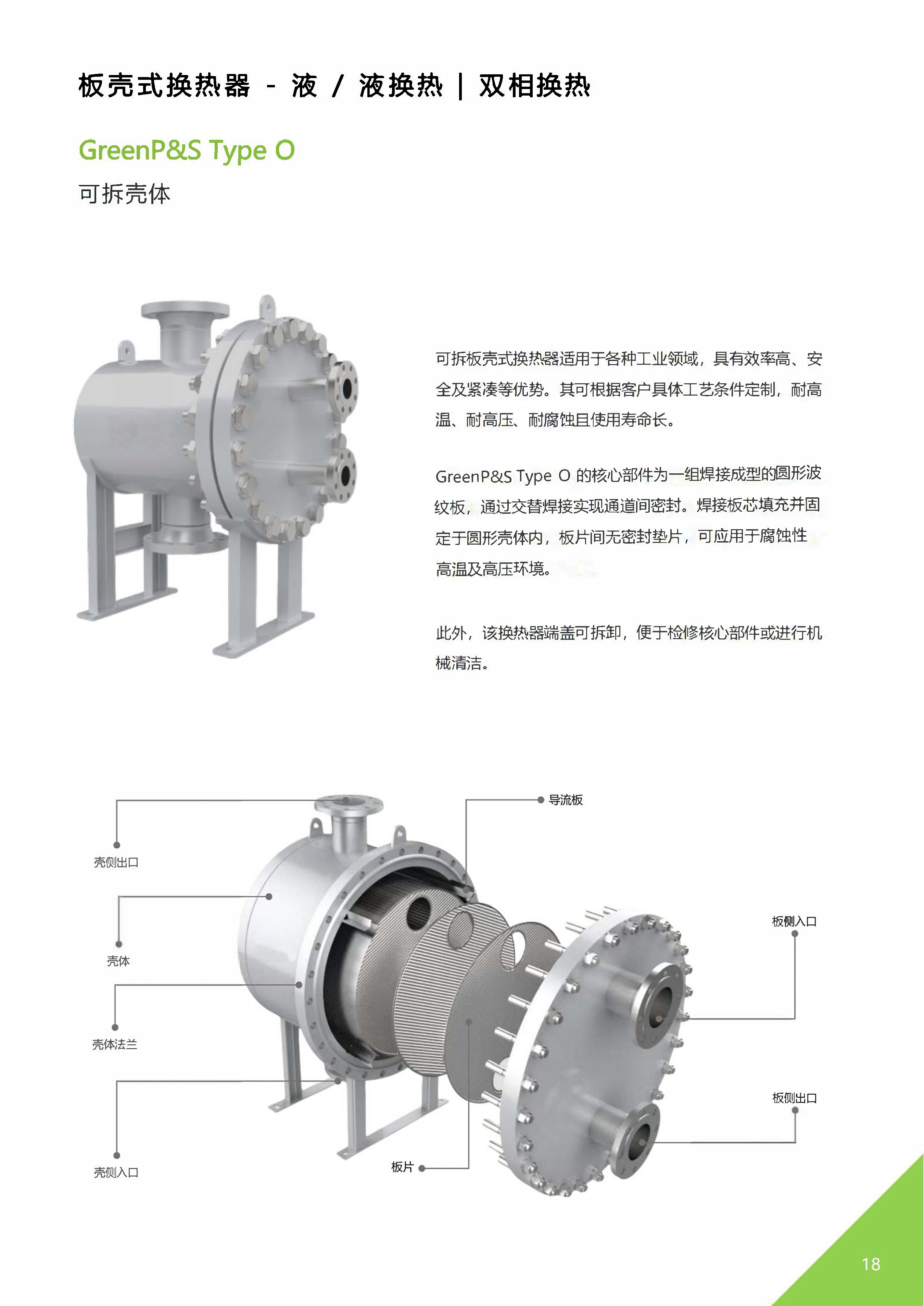

板壳式换热器是一种将板式换热器的高传热效率与管壳式换热器的高承压能力及坚固结构相结合的新型高效换热设备。该产品的基本结构是将一个由波纹板片构成的板束（核心换热部件）封装在一个压力容器外壳（壳体）之内。因此，它得名“板壳式”（Plate-and-Shell），顾名思义，就是“板片”+“壳体”。
您可以将其理解为：
“内心”是板式换热器：它的传热核心不是tubes（tubes），而是corrugated plates（波纹板片），这赋予了它极高的传热效率。
“外表”是管壳式换热器：它的承压结构是一个圆筒形的外壳，这使它能够承受很高的系统压力。
这种巧妙的结合使它成为一种适用于高温、高压、大温差热冲击等苛刻工况的高端换热设备。
板壳式换热器的工作原理是管壳式换热器和板式换热器工作原理的融合，工作原理与所有间壁式换热器相同，但是将管壳式换热器的换热管替换为带波纹结构的换热圆板。

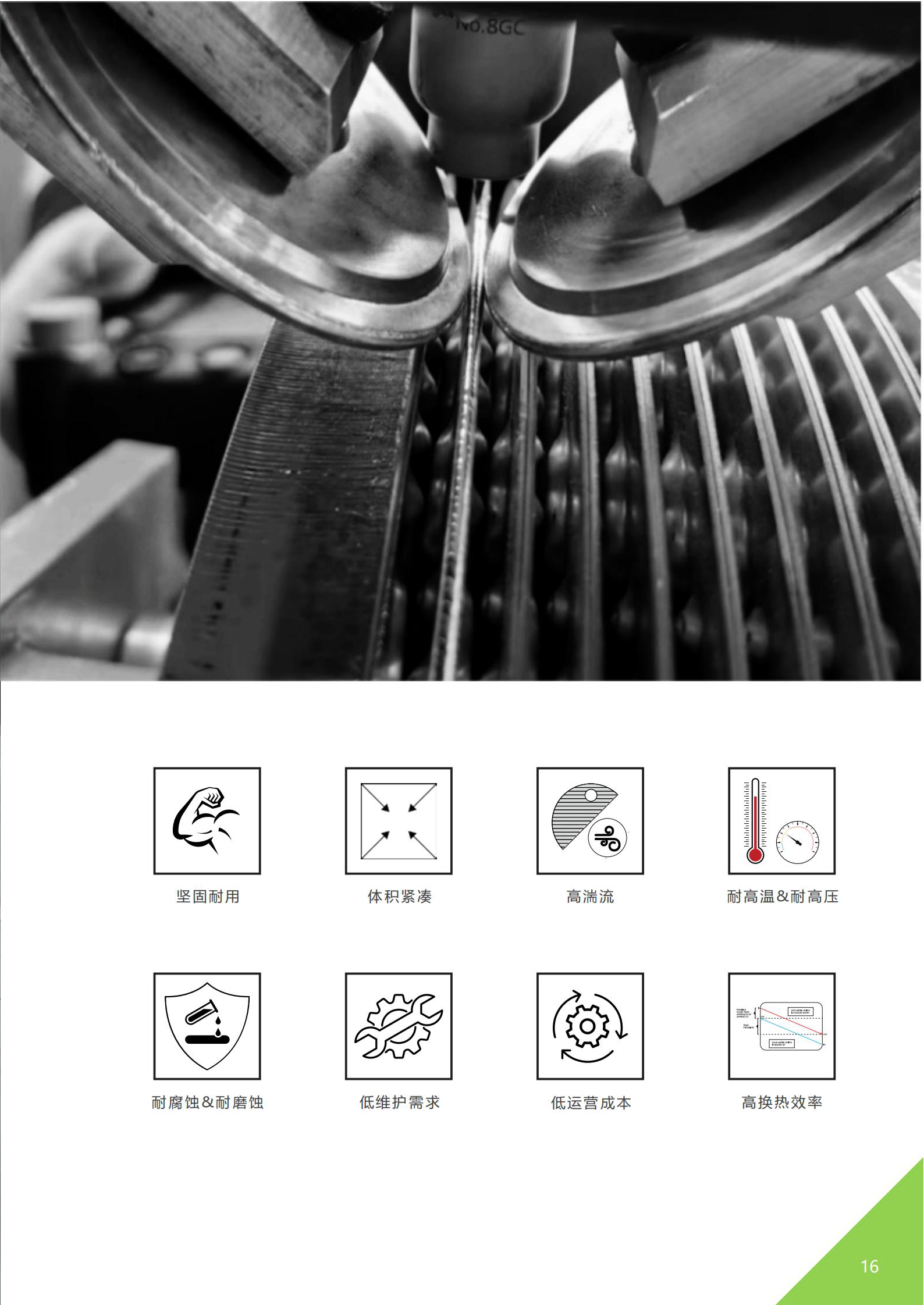

板壳式换热器的优点：
高压高温性能卓越：继承了管壳式的结构优点，承压能力极强（最高可达13MPa），耐温范围广（最高可达500℃）。
传热效率极高：继承了板式换热器波纹板片的特点，传热系数远高于传统的管壳式换热器，K值通常是管壳式的2-3倍。
结垢倾向低：流体在板片间呈高度湍流状态，不易形成沉积，减少了结垢。
耐热冲击：整体结构以及波纹板片自身的弹性变形能力，能够很好地应对因温度剧烈变化产生的热应力。
紧凑节能：在相同的换热量和压力等级下，体积远小于管壳式换热器，可实现小型化、轻量化，节省材料和空间。
